CKA 준비 (4) - Pod, ReplicaSet, Deployment

본 포스팅은 Udemy Certificated Kubernetes Administrator 강좌를 공부한 내용입니다.



Kubernetes는 Container를 직접적으로 다루지 않는다.

Container를 Pod라는 리소스로 감싸고

Pod를 ReplicationController 또는 ReplicaSet으로 감싸고

ReplicaSet은 최종적으로 Deployment로 깜싸진다.



이들의 관계와 역할에 관해 알아보자.



Pod

Kubernetes는 Container를 Pod 라는 리소스 단위로 감싼다.

Container와 Pod의 관계는 N:1 이다.

Pod라는 개념을 만든 이유를 살펴보자

Docker와 같은 Runtime Container Engine을 사용해 container를 실행하고 관리하는 경우를 살펴보자

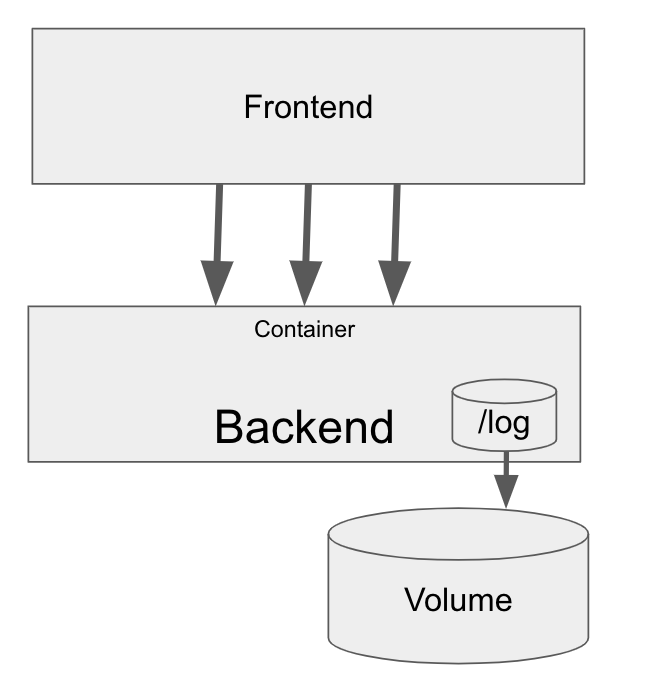

1. Backend Container를 실행하고 Frontend로부터 요청을 받는다.

요청 결과는 host와 volumn mount를 통해 log로 쌓는다.





backend container 실행을 위한 docker 명령어는 아래와 같을 것이다.

$ docker run backend -v /log:/log

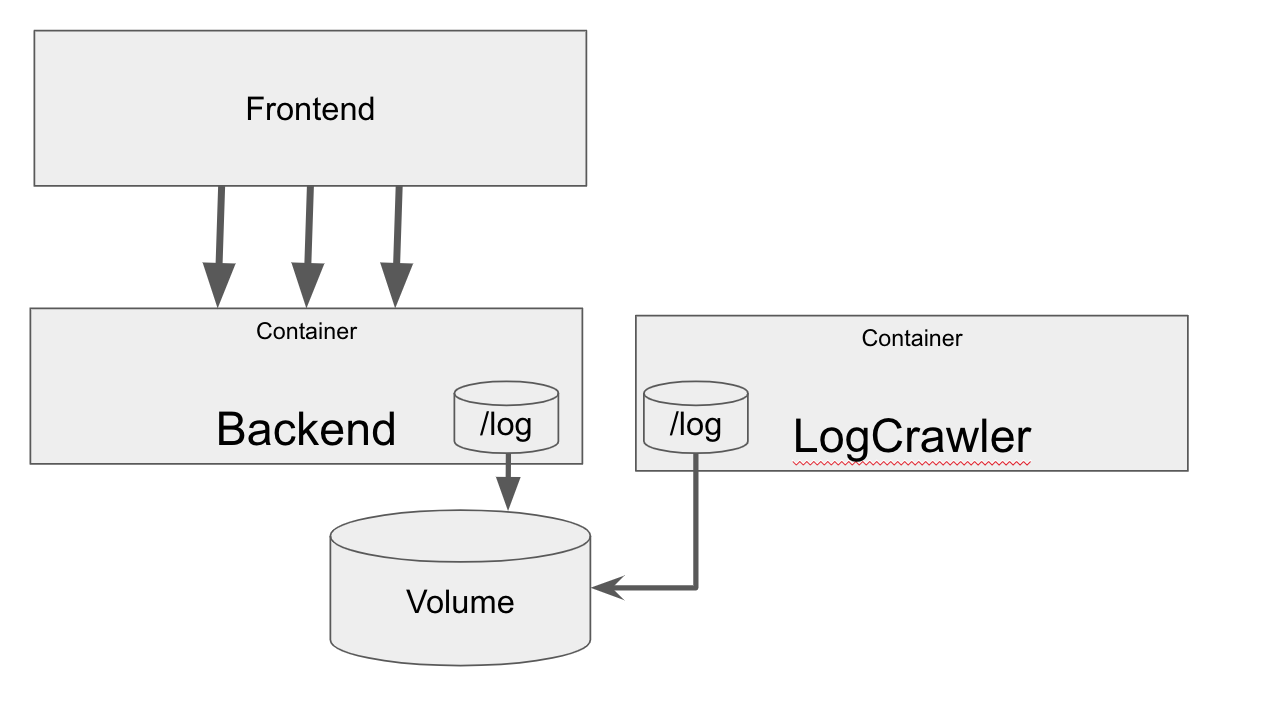

2. Backend에서 발생하는 Log를 S3로 전송하는 container를 구동한다.

일반적으로 특정 일 수가 지난 log file은 지워지기 때문에 주기적으로 S3로 file을 업로드하는 container를 실행한다.

logCrawler까지 실행하는 docker 명령어는 아래와 같을 것이다.

$ docker run backend -v /log:/log
$ docker run logCrawler -v /log:/log

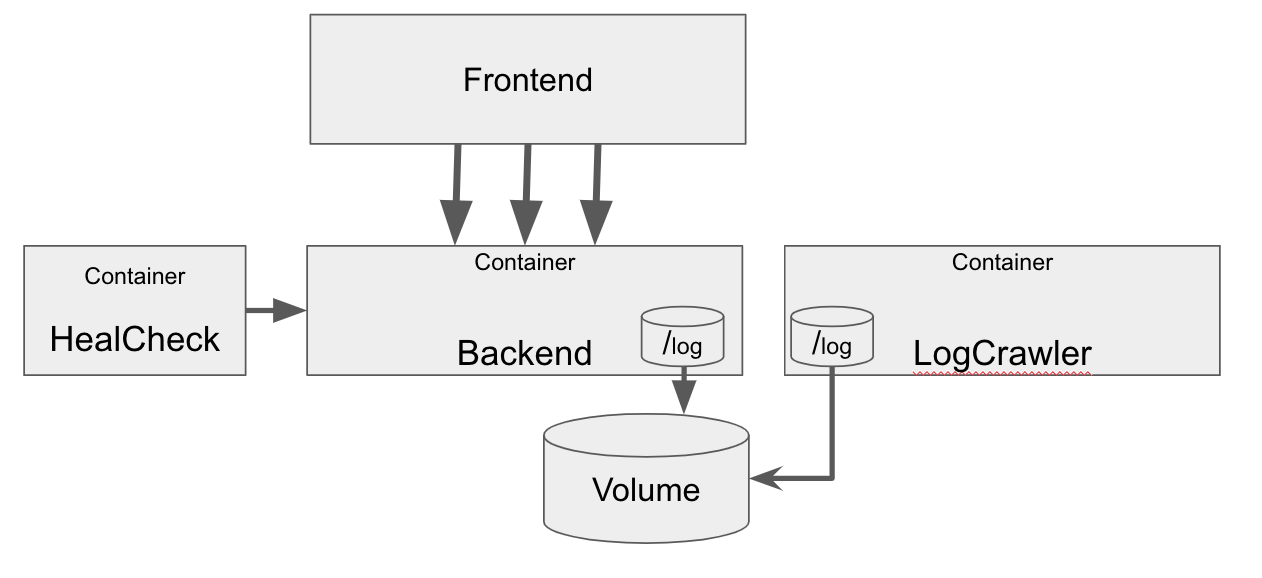

3. Backend의 상태를 확인하기 위한 health check container를 구동한다.



$ docker run backend -v /log:/log
$ docker run logCrawler -v /log:/log
$ docker run healCheck --link backend:backend

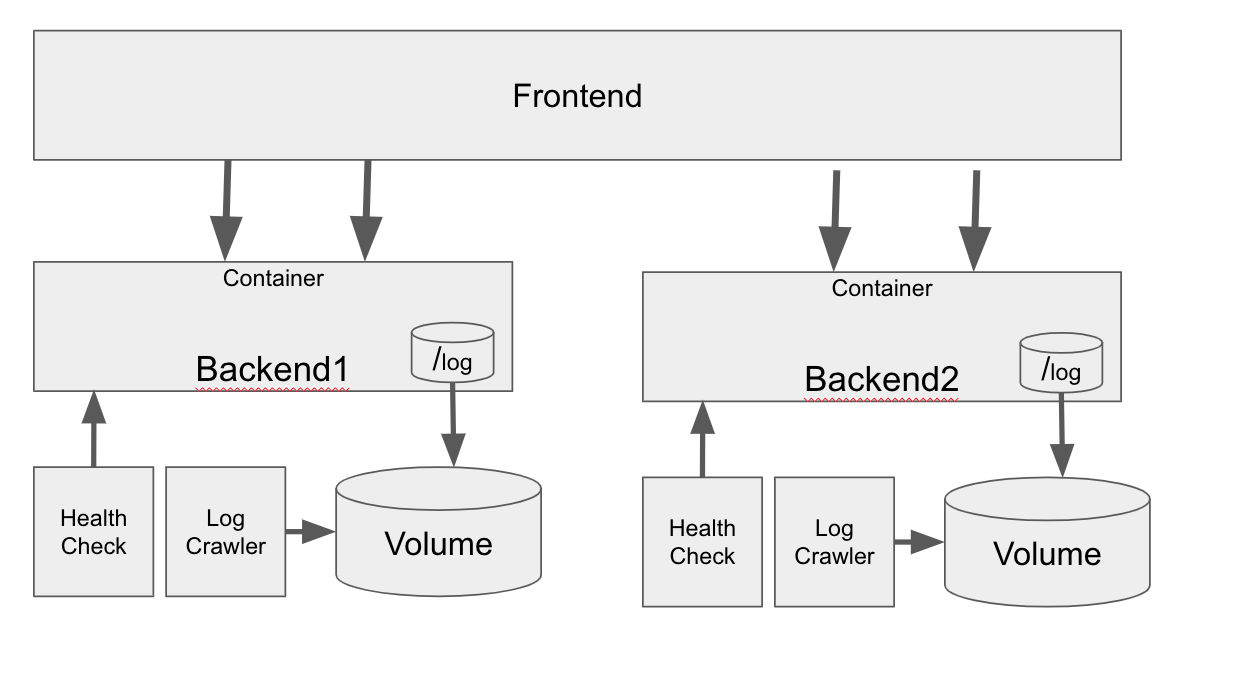

4. Frontend로부터 요청이 많아 Backend Container의 갯수를 늘려 LoadBalancing을 한다.

$ docker run backend1 -v /log:/log1
$ docker run logCrawler1 -v /log:/log1
$ docker run healCheck1 --link backend1:backend

$ docker run backend2 -v /log:/log2
$ docker run logCrawler2 -v /log:/log2
$ docker run healCheck2 --link backend2:backend

Container의 Replication의 갯수가 많아질 수록 연관이 있는 Container의 관리가 복잡해지게 된다.

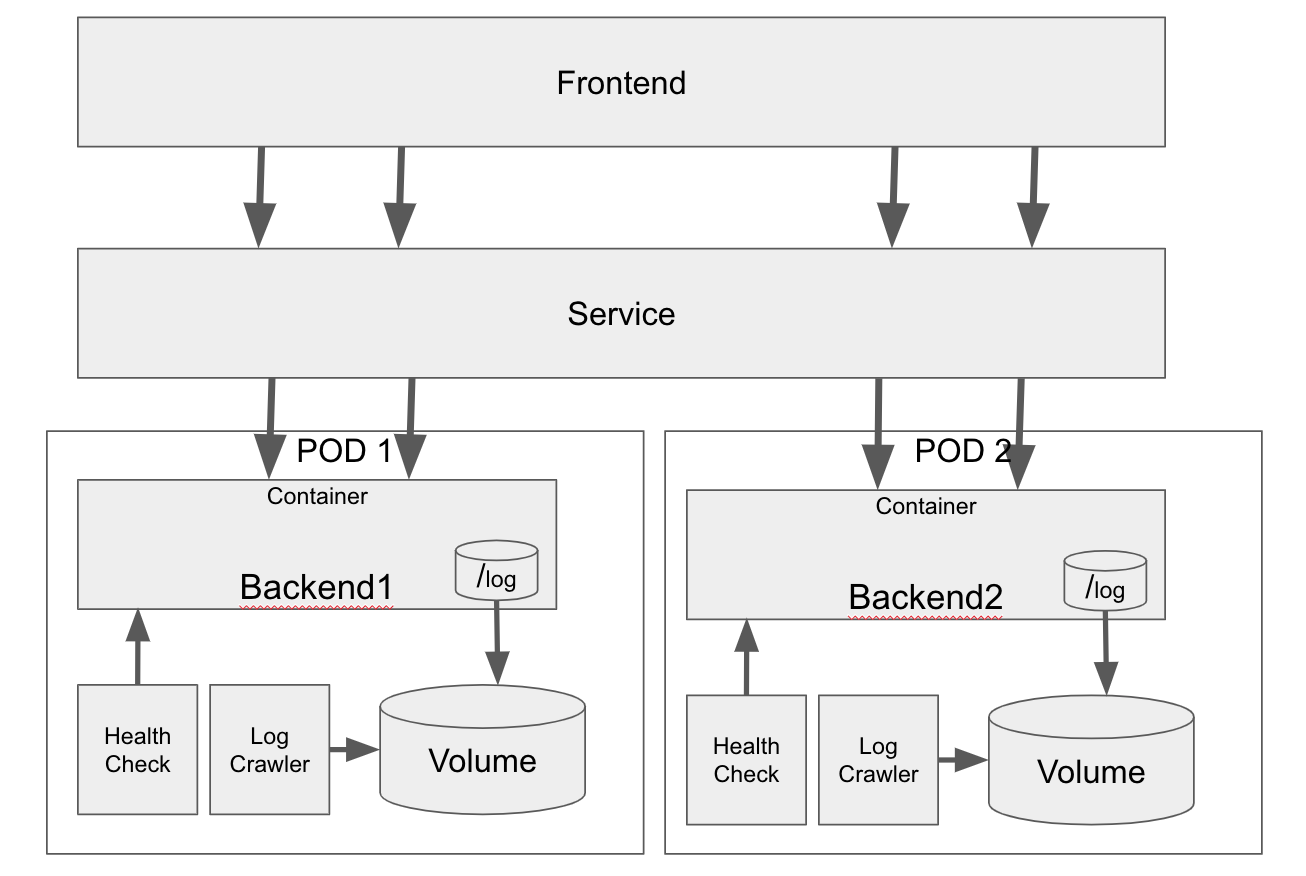

따라서 Kubernetes에서는 위와 같은 현상을 해결하기 위해 Pod라는 리소스 제공해 N개의 Container를 포함하고

같은 Pod로 묶은 Container는 localhost로 네트워크 통신이 가능하며 같은 volume을 공유할 수 있도록 해준다.

나중에 설명될 Kubernetes의 Service를 이용하여 다수의 Pod의 Loadbalancing이 가능하게 된다.



Kubernetes의 Resource는 모두 YAML File을 입력으로 받아 생성된다.

따라서 POD 역시 YAML 형식으로 구성된다.

apiVersion: v1
kind: Pod
metadata:
  name: memory-demo
  namespace: mem-example
  labels:
    app: stress
    tier: develop
spec:
  containers:
  - name: memory-demo-ctr
    image: polinux/stress

metadata.labels은 dictionary 구조를 가지고 있어 key/value 쌍을 입력할 수 있다.

spec.containers는 배열 형식으로 다수의 container를 설정할 수 있다.



ReplicaSet

Kubernetes에서는 동일한 Container를 가지고 동일한 일을 하는 다수의 POD를 통합해 관리하기 위해 ReplicaSet이라는 개념이 나왔다.

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: frontend
  labels:
    app: guestbook
    tier: frontend
spec:
  replicas: 3
  selector:
    matchLabels:
      tier: frontend
  template:
    metadata:
      labels:
        tier: frontend
    spec:
      containers:
      - name: php-redis
        image: gcr.io/google_samples/gb-frontend:v3

기본 골격은 POD와 같이 ROOT path에는 apiVersion, kind, metadata, spec이 존재한다.

spec.template에는 apiVersion, kind를 제외한 POD의 구조가 입력된다.

spec.replicas는 생성하고 유지할 POD의 갯수를 지정한다.

spec.selector.matchLabels은 POD를 관리하기 위한 요소다.

selector.matchLabels에는 spec.template.metadata.labels에 있는 key/value를 입력해야만 하며 다를 경우 에러가 발생하면서 생성되지 않는다.

(selector.matchLabels를 명시하지 않으면 spec.template.metadata.labels의 app을 기본값으로 사용한다.)



Label & Selector

kubernetes cluster에는 다수의 ReplicaSet이 존재할 수 있다.

kubectl의 option --selector <key=value> 을 이용하면 해당 Label을 가진 POD의 목록만을 가져올 수 있다.

$ kubectl get pod --selector tier=frontend
$ kubectl delete pod --selector tier=frontend

또한 나중에 배우게 될 Service에서도 Selector를 이용해 Labels을 가지고 있는 POD을 연결할 수 있다.

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: MyApp
  ports:
    - protocol: TCP
      port: 80
      targetPort: 9376

위 Service는 metadata.labels 중 app:MyApp 인 field를 가진 POD에 요청을 전달하게 된다.





Deployment

ReplicaSet으로 배포된 POD의 배포 전략을 구성하고 싶을 때 Deployment 사용할 수 있다.

공식문서에서는 ReplicaSet보단 Deployment를 사용해 POD를 배포할 것을 권장한다.

(Deployment를 생성하면 ReplicaSet도 생성됨)



배포 전략이란 새로운 이미지를 배포할 때 Rolling Update/Recreate/Canary 등의 전략을 선택하고

배포가 실패했을 시 Rollback 전략을 말한다.



더 자세한 내용은 다음에 해준다고 한다.

기본적인 YAML 형식은 ReplicaSet과 같으며 kind가 Deployment가 변경된다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80



시험 Tip!

CKA 시험을 볼 때 YAML을 처음부터 작성하는 건 큰 부담이 된다.

따라서 아래와 같은 명령어를 통해 deployment의 기본 골격 YAML을 얻을 수 있다.

$ kubectl create deployment nginx --image=nginx --dry-run -o yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  creationTimestamp: null
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  strategy: {}
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx
        resources: {}
status: {}

--dry-run option은 deployment를 실제 생성하지 않음을 명시한다.



정리

POD에 대한 개념을 다시 정리할 수 있었다.

Label과 Selector의 의미를 정확히 알 수 있었다.

Pod, ReplicaSet, Deployment의 관계를 알 수 있었다.
